產品概述

• 執行標準：DL/T624-1997

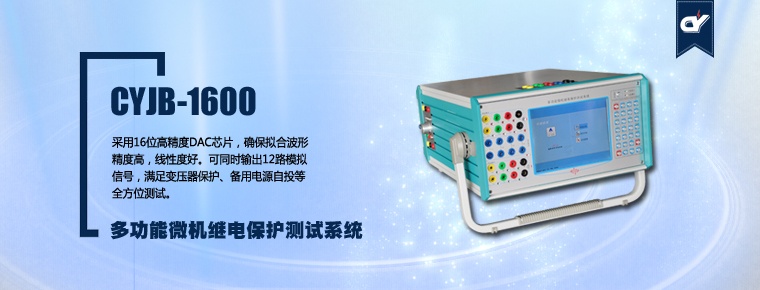

• CYJB -1600微機繼電保護測試儀是創億電氣公司參照中華人民共和國電力行業標準《DL/T624-1997 繼電保護微機型試驗裝置技術條件》，在廣泛聽取用戶意見和CYJB-1200的基礎上，認真總結多年積累的產品開發和生產經驗，采用目前最新的電子技術研制的新一代微機繼電保護測試裝置，可以獨立完成繼電保護、勵磁、 計量等專業領域內的裝置和元器件測試調試，微機繼電保護測試儀廣泛適用于電力、鐵路、石化、 冶金和礦山等行業的科研、生產和電氣試驗現場。

產品特點

嵌入式主機，配備超大規模可編程邏輯器件

• 主機采用高速高性能嵌入式微機系統配備CPLD，響應速度快，傳輸頻帶寬，對基波可產生每周波500點的高密度擬合正弦波，輸出波形光滑，無諧波分量。由于 輸出點數多，且通過精確的濾波電路，波形的失真度極小，在諧波輸出時，即使對 9次諧波、450Hz也可以達到每周波55點的高密度。而軟件具有非常強的人機對話及在線幫助功能，可對任意試驗參量實施控制。

單機12路D/A同時輸出

• 采用16位高精度DAC芯片，確保擬合波形精度高，線性度好。可同時輸出12路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。

高精度線性功放，同時輸出6相電壓及6相電流

• 精心設計的電壓、電流放大器實現交/直流共享，輸出級采用獨有的高精度超線性放大技術。精度高，可靠性好，同時輸出6相交流電壓和6相交流電流，每相交流電壓輸出高達130V、70VA，交流電流全并輸出高達180A。直流電壓輸出可達300V、130VA。

大屏幕LCD，接口完整，主機一體化單機箱結構

• 采用640×480點陣8.0’’大屏幕高分辨率圖形液晶顯示屏，操作界面和試驗結果是全中文顯示，全部操作過程均在顯示屏上設定，顯示直觀清晰。裝置可用自帶鍵盤操作，亦提供外接鍵盤/鼠標口。還提供2個USB口、2個RS232口，可與外部計算機及其他設備通信。只需交流220V電源，開機即可工作。攜帶方便，非常適合流動試驗及野外工作。

輔助直流源(選配)

• 本機可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟件設置和調整。

智能型自我保護

• 采用最新設計的散熱結構，保證最好的通風狀況。并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致損壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告警指示燈變紅，并自動切斷功放。

接點豐富、試驗適用能力強

• 本裝置具有八路開關量輸入（A B C R a b c r）和4路開關量輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能識別。裝置由面板上的29個按鍵和觸摸屏進行操作，所有界面均中文顯示。能完成現場大多數試驗的檢定工作。亦可方便地完成ABB、Siemens、AREVA等國外廠家的保護裝置試驗。

放置靈活、軟件功能強大

• 裝置立臥式放置均可，可脫機操作，亦可外接PC機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理。軟件升級簡單快捷，直接通過U盤升級或外部PC機下傳，無需改動任何硬件。 軟件輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數。內置 GPS 模塊，只需外接天線，就可以同步聯調。

可用于備自投試驗

• 6相電壓及6相電流輸出可進行備用電源自投切雙組試驗及變壓器三相差動試驗，接線非常簡便。

為電鐵特制電鐵差動測試菜單

• 根據鐵路牽引輸變電系統中的變壓器差動保護的工作原理，自動測試變壓器的比例制動特性。

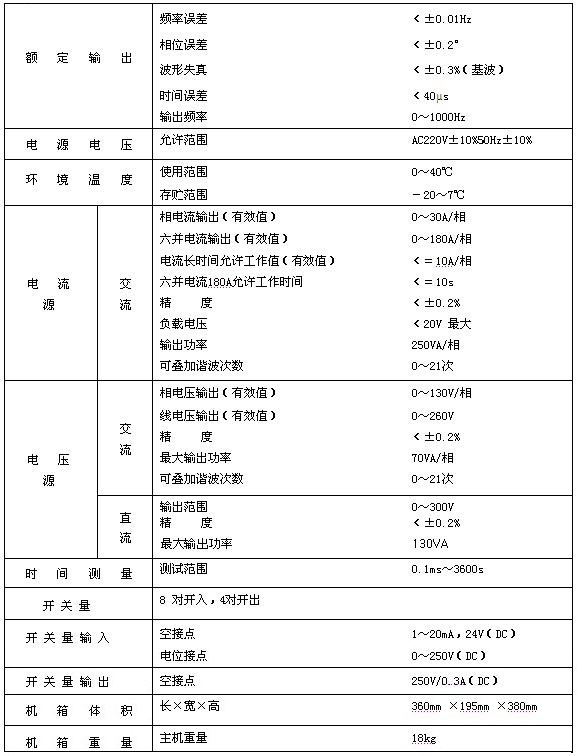

產品參數
