產品概述

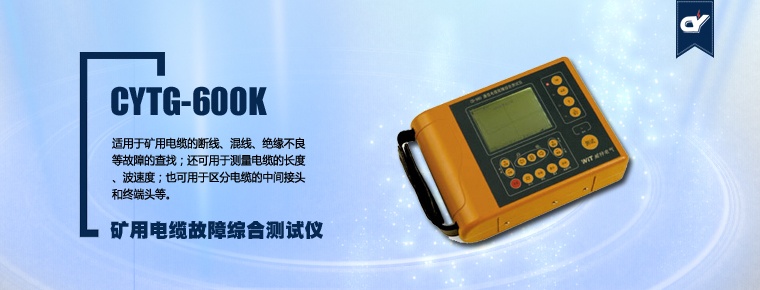

CYTG-600K綜合了TDR脈沖測試、電橋測試、電壓／電阻／絕緣電阻測量功能，適用于礦用電纜的斷線、混線、絕緣不良等故障的查找；還可用于測量電纜的長度、波速度；也可用于區分電纜的中間接頭和終端頭等。

產品特點

• TDR脈沖反射法：可測斷線、混線、嚴重絕緣不良故障。
• 自動測試快速準確。
• 增益補償：數字信號處理，根據電纜衰減特性對增益進行補償，不同距離上的故障反射幅值基本相同，有利于正確分析判斷，且能延長有效測試距離。
• 波形存儲功能。
• 電橋測試法：用于絕緣不良故障測距；測試速度快；抗干擾能力強；測距結果精確。
• 電壓（V）測量功能：AC／DC電壓測量。
• 電阻（Ω）測量功能。
• 絕緣電阻（MΩ）測量功能：100V測試電壓。
• 人機界面友好，操作方便、直觀。
• 大容量鋰離子電池組供電；欠壓自動關機，無操作自動關機。
• 功能全、性能高、質輕便攜。

產品參數

TDR脈沖測試功能：

• 測試范圍：0-30km
• 分辨率：0-1km最大1m，2km最大2m，4-30km最大8m。
• 脈沖極性：2km以下單極性，2km以上雙極性。
• 脈沖幅度：單極性30V,雙極性±30V。
• 脈沖寬度：80ns-10μs，自動調節。
• 測試盲區：1m。
• 波速度調節范圍：100-300m/μs。
• 增益調節范圍：0-80db。

• 測試精度：1％
• 電橋測試電壓：100V
• 電壓（V）測量功能：測量范圍：0-70V（AC／DC）
• 電阻（Ω）測量功能：測量范圍：0-20kΩ
• 絕緣電阻（MΩ）測量功能：
• 絕緣電阻測量范圍：0-50MΩ
• 絕緣電阻測試電壓：100V
• （注：電壓／電阻／絕緣電阻測量結果僅供參考，不作計量使用）
• 顯示方式：320×240點陣LCD
• 供電電源：聚合物鋰離子電池組，標稱7.4V，3000mAH。
• 體積：210mm×160mm×65mm
• 質量：0.71kg（不含電池）
• 充電器輸入電壓：AC220V±10%，50Hz。
• 充電器輸出電壓：DC8.4V
• 充電電流：500mA
• 注：根據礦用電纜的高阻故障類型可選配CY-2131L一體化直流高壓發生器
