產品概述

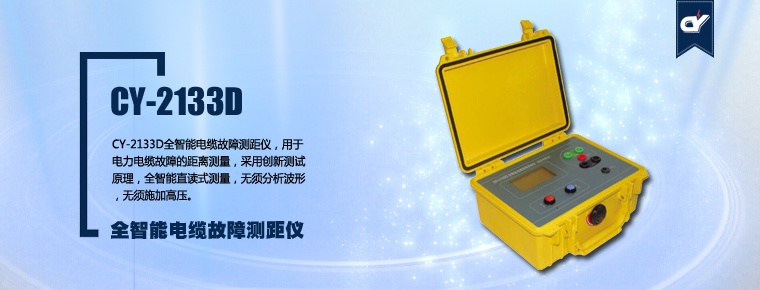

CY-2133D全智能電纜故障測距儀，用于電力電纜故障的距離測量，采用創新測試原理，全智能直讀式測量，無須分析波形，無須施加高壓。

產品特點

功能特點

• 直接顯示故障距離占全長的比例，測量精度高，無須分析波形，操作簡便。
• 無須施加高壓，安全、簡便。
• 特別適用于脈沖法無法解決的封閉性故障測距難題：當電纜（及其附件）大面積進水，若對其進行高壓沖擊放電，則電荷會緩慢泄漏而不是形成瞬間電弧，若使用脈沖測試法將得不到波形（包括脈沖電流法、脈沖電壓法、二次或多次脈沖法均失效），此時使用本儀器將會得到滿意效果。

• 適用于單相或多相高阻接地故障（占全部故障的95%以上）
• 適用于單相金屬性低阻接地故障（萬用表測量絕緣電阻在200Ω以下），但兩相或三相同時發生金屬性低阻接地故障時本儀器不適用。
• 測試時要求故障電纜的鎧裝連續（對于高壓電纜，其鎧裝一般能夠保持連續；對于低壓電纜，此要求有時不能滿足，但對于三相四線制或三相五線制低壓電纜，可用其零線或地線代替鎧裝進行測試）。
• 不適用于斷線和閃絡故障，但發生的幾率極低。

• 大屏幕液晶顯示操作信息，測距精度高，界面友好。
• 一鍵式自動測試，直接顯示測距的比例信息，簡單易用。
• 內置恒流源，信號穩定，測距結果可靠。
• 具有接線錯誤提示功能，防止接線錯誤。
• 電源管理功能：不操作儀器15分鐘，將自動關機，以減少電量消耗； 電池欠壓時，將自動進入關機，以保護電池，延長壽命。
• 內置大容量鋰電池，提供可靠的充電方式。
• 工作時間長，可連續工作8小時以上（電池老化后使用時間會縮短）。
• 堅固機殼，質輕便攜。

產品參數

• 輸出電壓：≤8V。
• 輸出電流：0.1A～2A自動調節。
• 測距精度：誤差≤0.1%。
• 電源：7.4V，5800mAH可充電鋰電池。
• 充電器: 輸入AC 220V±10% 50HZ±2HZ；輸出標稱值DC8.4V，2A
• 體積：232mm×192mm×111mm。
• 質量：1kg。
• 使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
• 注：配套使用CYTG-500低壓脈沖測試儀，用于測量電纜全長:測試斷線和金屬性低阻接地故障（單相或多相），亦無需施加高壓，波形易判別。綜合考慮，配套使用CY-2133D直讀測距儀和CYTG-500低壓脈沖測試儀，能夠適用于絕大多數電纜故障（占99%以上），僅閃絡故障和多處同時發生高阻故障時不適用。
