產品簡介

1. HMCXZ串聯諧振試驗裝置主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

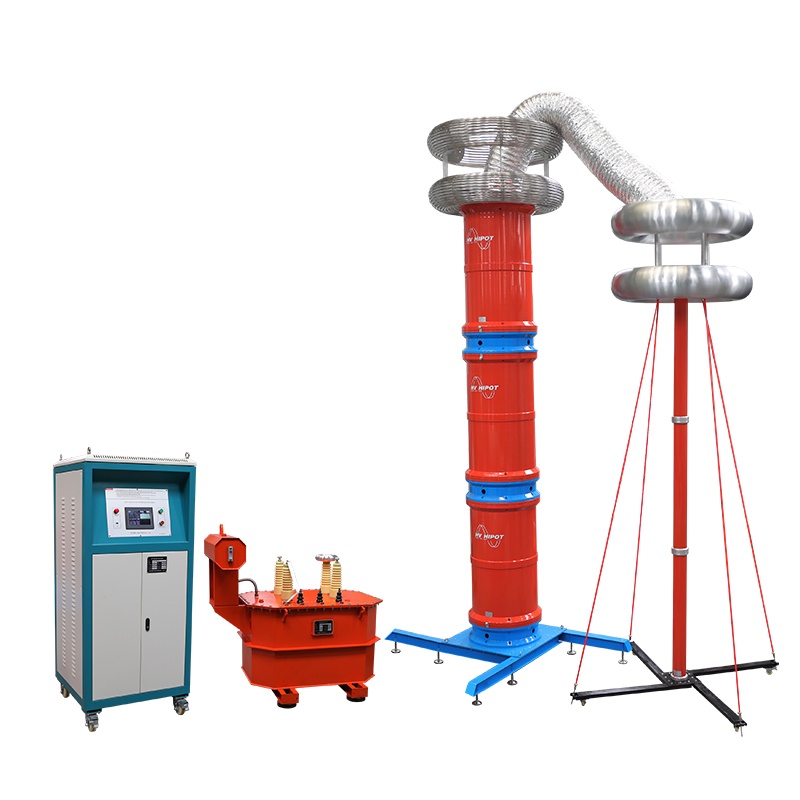

2. HMCXZ串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器、補償電容器（選配）組成。

功能特點

1. 穩定性、可靠性高。串聯諧振試驗裝置采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力;
2. 自動調諧功能強大。串聯諧振試驗裝置自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率;
3. 支持多種試驗模式。裝置支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗模式，推薦使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高;
4. 串聯諧振試驗裝置人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能;
5. 保護功能完善。串聯諧振試驗裝置具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性；

技術參數

1. 額定輸出電壓:0～1000kV及其以下
2. 輸出頻率:30～300Hz
3. 諧振電壓波形:純正弦波，波形畸變率≤1.0%
4. 工作時間:滿功率連續工作時間60min
5. 品質因數:30~90
6. 頻率調節靈敏度:0.1Hz
7. 不穩定度:＜0.05%
8. 工作電源:單相220V或三相380V±10%
9. 工頻50Hz±5%

參考標準

DL/T 596-1996 、GB50150-2016 、GB10229-88 、GB1094 、GB1094.1-GB1094.6-96 、GB2900 、GB/T16927.1~2-1997 、DL/T474.4-2006 、DL/T1015 、GB/T311.1-1997 、GB191-2000、JB/T9641-1999、IEC358(1990) 、GB4793-1984 、GB/T3859.2-1993 、GB/T2423.8-1995 、DL/T849.6-2004
